Detaljan opis proizvoda
Ime proizvoda: | Samoljepljiva naljepnica za stolnu plohu, aplikator naljepnice s ravnom površinom s predmetima za hranjenje u straničnom stroju | Izlazna brzina: | 20-200kom / min |
---|---|---|---|
Visina naljepnice: | 15-110mm | Duljina naljepnice: | 25-300mm |
Točnost označavanja: | ± 0,8 mm | Unutarnji promjer valjka za naljepnice: | 76mm |
Vanjski promjer valjka za naljepnice: | 350 mm |
Značajke
Operacija | PLC sustav upravljanja olakšava rukovanje strojem za označavanje |
Materijal | Glavno tijelo stroja za etiketiranje izrađeno je od nehrđajućeg čelika SUS304 |
Konfiguracija | Naši strojevi za etiketiranje prihvaćaju dobro poznate dijelove japanske, njemačke, američke, korejske ili tajvanske marke |
Fleksibilnost | Klijent može odabrati dodati pisač i kodni stroj; može odabrati da se poveže s converyerom ili ne. |
Tehnički parametri

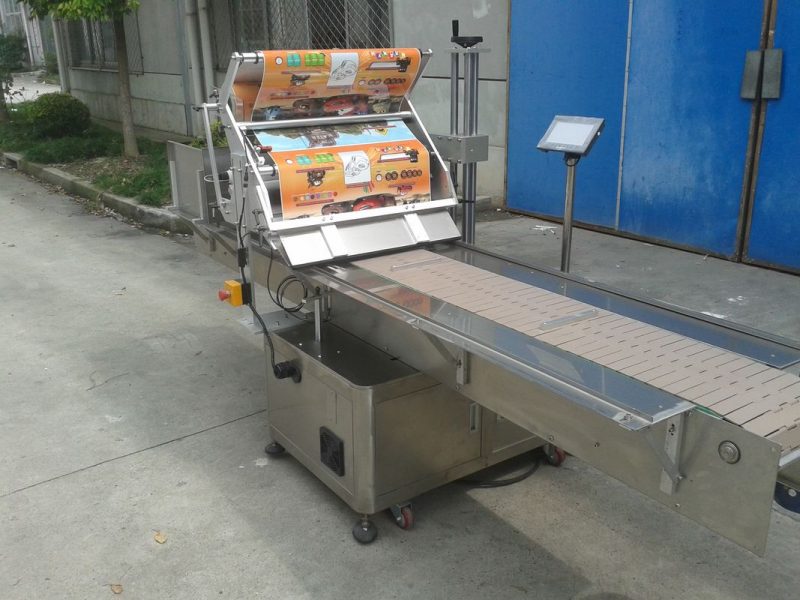

Ime | Samoljepljiva naljepnica na ploči Aplikator naljepnice s ravnom površinom S predmetima za hranjenje straničnim strojem |
Brzina označavanja | 20-200kom / min |
Visina objekta | 30-200mm |
Debljina predmeta | 20-120mm |
Visina oznake | 15-110mm |
Duljina naljepnice | 25-300mm |
Valjak s naljepnicama unutarnjeg promjera | 76mm |
Vanjski promjer valjka za naljepnice | 300 mm |
Točnost označavanja | ± 1 mm |
Napajanje | 220V 50 / 60HZ 0,75KW |
Potrošnja plina u pisaču | 5 kg / m2 (ako se doda stroj za kodiranje) |
Veličina stroja za etiketiranje | 1600 (D) × 550 (Š) × 1600 (V) mm |
Težina stroja za etiketiranje | 150kg |
operativni priručnik
1. Podešavanje visine glavnog ekrana za označavanje
- Podešavanje visine: zakrenite držač ručice za podešavanje u smjeru kazaljke na satu da biste podigli glavni okvir, u smjeru suprotnom od kazaljke na satu dolje.
- Otpustite maticu za pričvršćivanje na stražnjoj strani prije podešavanja i pričvrstite je nakon podešavanja.
- Napominjemo hoće li odljepljena ploča stupiti u kontakt s transportnom trakom ili nosačima detektora radnog komada
- Podešavanje mehanizma kotača (opcija)
- Podesite pričvrsni valjak za pričvršćivanje položaja što bliže prednjoj ploči za odljepljivanje, samo nemojte utjecati na izlazak naljepnice.
- Isključite dovod zraka. Izvucite cilindar, stavite predmet koji se steže između kotača za pričvršćivanje i kotača za guranje cilindra, učinite ga malo zategnutim, a zatim ok.
Slučaj:
Zahtjevi klijenta:
Duljina ravnog stola: 500-1000mm
Širina ravnog stola: 250-550mm
Duljina naljepnice: 130 mm
Širina naljepnice: 160 mm
Točnost označavanja: ± 0,5 mm
Izlazna brzina: 900 naljepnica / h
Izlazna ladica
Označiti: aplikator za ravne etikete, stroj za etiketiranje kutija
