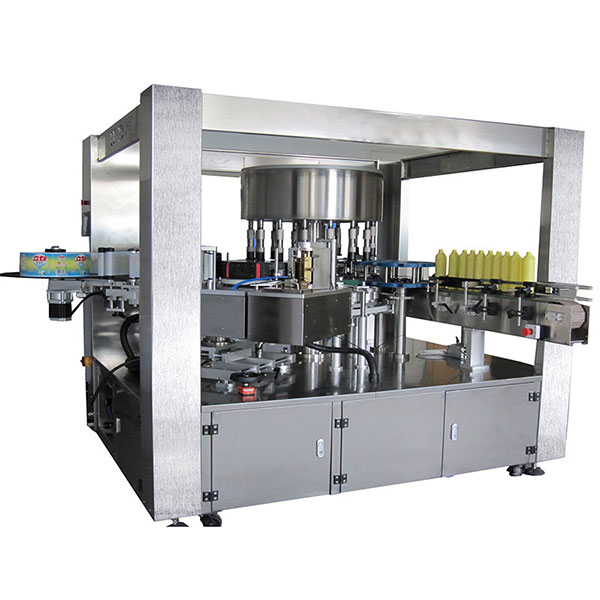

Automatski samoljepljivi jednostrani rotacijski stroj za etiketiranje velike brzine
Detaljan opis proizvoda

Unutarnji promjer naljepnice jezgre papira:76,2 mmVanjski promjer naljepnice:330 mm
Kapacitet označavanja:50m / minTočnost označavanja:± 1 mm
Vrsta označavanja:Rotacijski i velike brzineSenzor naljepnice:Čarobno oko

Automatski samolijepljivi jednostrani rotacijski stroj za etiketiranje 15000B / H

Prijave

1. Za bocu velike veličine.

2. Jedna bočna etiketa jedne bočice

3. Brzina 15000B / H

4. Jedna postavljena glava za označavanje s 15 stanica

Tehnički parametar

NapajanjeAC380V 50Hz 5,5 kW
Točnost označavanja± 1 mm
Maksimalna visina oznake195 mm
Kapacitet označavanja50m / min
Promjer bocevisina ≥30mm Visina≤500mm
Označite unutarnji promjer jezgre papira76,2 mm
Vanjski promjer naljepnice330 mm
Ukupno mjerenjeD1740 × Š2020 × V2100mm
TežinaPrilagođeno

Rotacijski stroj za etiketiranje Karakteristično

1) vijak za označavanje boca s oznakom, odvojeni sektor boca koji vodi do okretnice

2) nakon okretanja boce na startni kotač, automatsko okretanje pod pritiskom glave boce

3) istaknuti klin na dnu dna boce podići će se kada utor za postavljanje boce kroz zatik tipla pod djelovanjem sile opruge,
Lociranje utora, zaglavljena boca s prorezom više se ne okreće, gornji dio klizne boce pod pritiskom i poklopac boce. (Za pozicioniranje proizvoda)

4) Zbog toga što je položaj označavanja boce sferni, pa zatražite da se polazna točka zalijepi na pola puta boce, naljepnica izlazi iz stanice za isporuku, prvo usisati vakuumski bubanj

Rad vakuumskog bubnja i glavnog kotača radi jedan prema jedan, nakon što vakuumski bubanj s naljepnicom radi u odgovarajući položaj, srednji dio naljepnice prvo ljepilo najviša točka, bočica preliminarno djelovanje naljepnice

5) Kada boca nastavi raditi do sljedeće stanice, pritiskajući spužvasti valjak za naljepnicu, pritisak pokreta valjka je u dodiru s ravninom boce, a ne s rotacijom, tako da će sila pritiska naljepnice biti raspršena okolo , ove naljepnice mogu biti jednolike deformacije i potpuno označavanje.

6) označenu bocu poslati na transporter, ispod pogona zvjezdanog kotača

7) cjelokupni postupak označavanja neprekidno radi, boca cijelo vrijeme radi konstantnom brzinom, tako da može ostvariti označavanje velike brzine

3. funkcije automatskog spuštanja i spuštanja: mikroračunalo se automatski podešava i spušta, usvaja njemačku kontrolu motora SEW, koja se koristi u proizvodnom podešavanju, vrlo je prikladno.

Posebna Uputa

1) za proizvode za pozicioniranje, potrebno je napomenuti: potrebno je napraviti utor za lociranje na dnu boce, pod uvjetom da nema efekta izgleda boce, utor za lociranje na dnu utora za lociranje što je više moguće
Izvana ovisi, locirani otvor na dnu boce vrlo je važan, a više jednakosti, a ne različite dubine

2) Promijenite drugu vrstu boce, trebate promijeniti dijelove, cijena treba raspraviti, ovisno o obliku boce.
(zamjena kako slijedi: ograda za bocu za hranjenje, zvjezdasti kotač za hranjenje bočicom, srednja daska za vođenje, dno boce, zvjezdasti kotač za bočicu koja izlazi)

Označiti: rotacijski etiketa, stroj za ljepljenje etiketa
